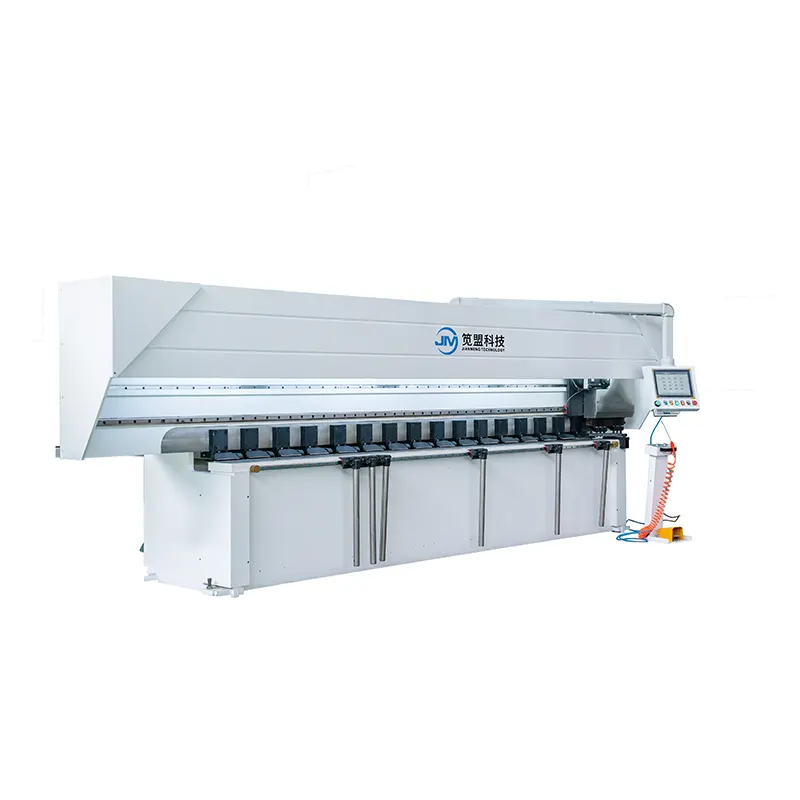

Proizvajalec navpičnega visokohitrostnega stroja za urezovanje V-utorov JM na Kitajskem ima standardno delavnico za proizvodnjo regalov, katere glavna prednost so tehnološke inovacije. Njegov navpični visokohitrostni V-stroj za rezanje utorov se uporablja pri obdelavi zrcalnih plošč.
Navpični visokohitrostni stroj za rezanje V-utorov podjetja JM je sestavljen iz osnove stroja, prečnega nosilca, gredi rezila, CNC sistema, hidravličnega sistema za stiskanje plošč, stisnjenega zraka in sistema hladilne tekočine.
1. Integrirana delovna platforma, visokofrekvenčno površinsko kaljenje, visoka trdota, brez sledi pri obdelavi zrcalnih plošč.
2. Celotna struktura je navpična zasnova okvirja. Integrirano varjenje celotne jeklene plošče in vijačna povezava visoke trdnosti. Močan odpor.
3. Struktura okvirja, povezana z visoko trdnim vijakom.
4. Zadnji profil navpičnega visokohitrostnega stroja za rezanje V-utorov poganja dvojna vijačna palica in dvojna vodilna tirnica, s stabilnim delovanjem in natančnim pozicioniranjem.
Obdelovalnost | Dolžina obdelave | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Širina obdelave | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Debelina obdelave | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Najmanjša robna razdalja | 8 mm | 8 mm | 8 mm | 8 mm | |
Hitrost obdelave | Portal (X-os) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
Gibanje držala orodja (YI-os). | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Premično vpenjanje (os Y2) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Držalo orodja (Z-os) gor in dol | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Natančnost obdelave | Ponavljajoča se napaka pozicioniranja pozicionirne osi | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Najmanjša ločljivost pozicionirne osi | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Tabela | Ravnost mize | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Zunanji
|
Dolžina | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Širina obdelave | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Višina | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- Hidravlični nadzorni sistem: Janpan Yuken
- Servo motor: Taiwan Superior
- Bližinsko stikalo: Japan Omron
- Planetarni reduktor: Taiwan Liming
- Kontaktor AC: France Schneider
- Element tesnila cilindra: Japan Valqua
- CNC sistem z velikim zaslonom na dotik: Taiwan Superior
- Toplotni rele: France Schneider
- Mikro rele: France Schneider
- Odklopnik: France Schneider
- Gumb: France Schneider
- Težka linearna vodilna tirnica: Tajvan TBI
- Enojno/dvojno zračno stikalo: France Schneider
- Kabel za strojno orodje: Nemčija Igus
V: Ali je mogoče navpični visokohitrostni stroj za rezanje V utorov namestiti v vročem vremenu?
O: Da.
V: Kateri certifikat imate za vaš navpični visokohitrostni stroj za rezanje V utorov?
A: CE, ISO
V: Kaj pa poprodajne storitve?
O: Od načrtovanja in začetka projekta, do sledenja proizvodnje in usposabljanja za delovanje, do vzdrževanja opreme, izbire in vzdrževanja rezervnih delov, lahko zagotovimo obzirne storitve.
