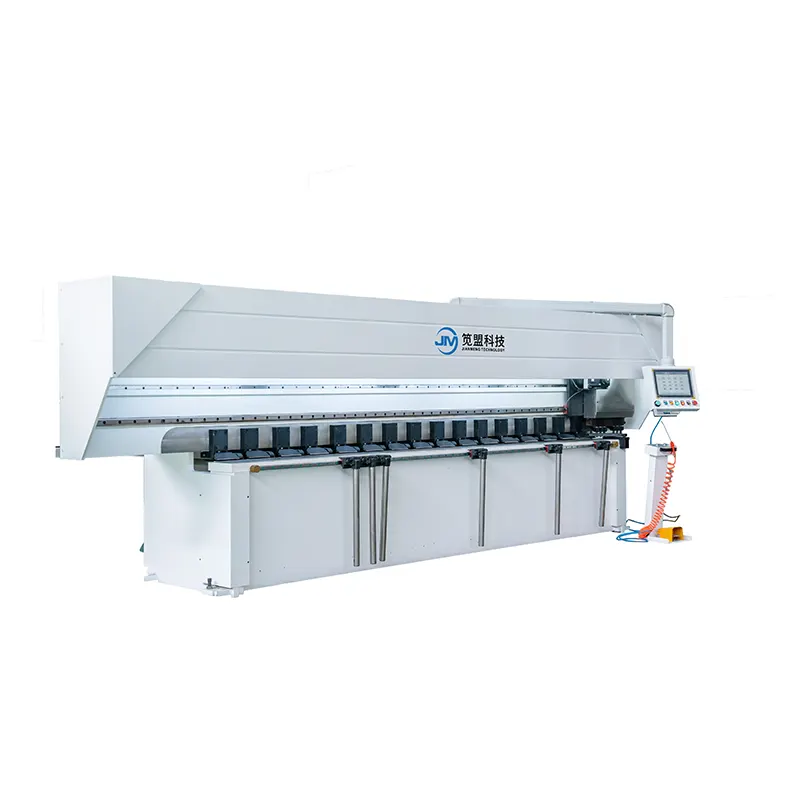

Kitajski proizvajalec strojev za V utore JM ima največ vrst CNC navpičnih visokohitrostnih strojev za utore. Njegov CNC navpični visokohitrostni V-stroj za rezanje utorov je učinkovit med obdelavo zrcalnih plošč.
CNC navpični visokohitrostni utorni stroj proizvaja kitajski proizvajalec JM z integrirano delovno platformo, visokofrekvenčnim površinskim kaljenjem.
1. Integrirana delovna platforma, visokofrekvenčno površinsko kaljenje, visoka trdota, brez sledi pri obdelavi zrcalnih plošč.
2. Struktura okvirja, povezana z visoko trdnim vijakom.
3. Fiksne tačke in zadnje merilne tačke so razporejene izmenično, enakomerno in na gosto.
4. Zadnji profil navpičnega visokohitrostnega stroja za utore poganja dvojna vijačna palica in dvojna vodilna tirnica, s stabilnim delovanjem in natančnim pozicioniranjem.
Obdelovalnost | Dolžina obdelave | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Širina obdelave | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Debelina obdelave | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Najmanjša robna razdalja | 8 mm | 8 mm | 8 mm | 8 mm | |
Hitrost obdelave | Portal (X-os) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
Gibanje držala orodja (YI-os). | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Premično vpenjanje (os Y2) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Držalo orodja (Z-os) gor in dol | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Natančnost obdelave | Ponavljajoča se napaka pozicioniranja pozicionirne osi | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Najmanjša ločljivost pozicionirne osi | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Tabela | Ravnost mize | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Zunanji
|
Dolžina | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Širina obdelave | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Višina | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC sistem z velikim zaslonom na dotik: Taiwan Superior
- Servo motor: Taiwan Superior
- Planetarni reduktor: Taiwan Liming
- Element tesnila cilindra: Japan Valqua
- Bližinsko stikalo: Japan Omron
- Enojno/dvojno zračno stikalo: France Schneider
- Kontaktor AC: France Schneider
- Gumb: France Schneider
- Toplotni rele: France Schneider
- Odklopnik: France Schneider
- Mikro rele: France Schneider
- Hidravlični nadzorni sistem: Janpan Yuken
- Linearni vodnik: Tajvan, TBI
- Kabel za strojno orodje: Nemčija Igus
- Težka linearna vodilna tirnica: Tajvan TBI
Naši CNC navpični visokohitrostni V-stroji za rezanje utorov so uporabni v številnih panogah, kot so:
- Industrija vrat
- Arhitekturna dekoracija
- Obdelava nerjavnega jekla
- Oprema za dvigala
V: Če je OEM sprejemljiv?
O: Da.
V: Ali ste tovarna ali trgovska družba?
O: Smo proizvajalec. Imamo več kot 10 let izkušenj s proizvodnjo
V: Koliko proizvodnih linij v vaši tovarni?
O: Imamo 6 proizvodnih linij za proizvodnjo navpičnih visokohitrostnih strojev za utore hkrati, kar je daleč naprej v industriji strojev za utore.
