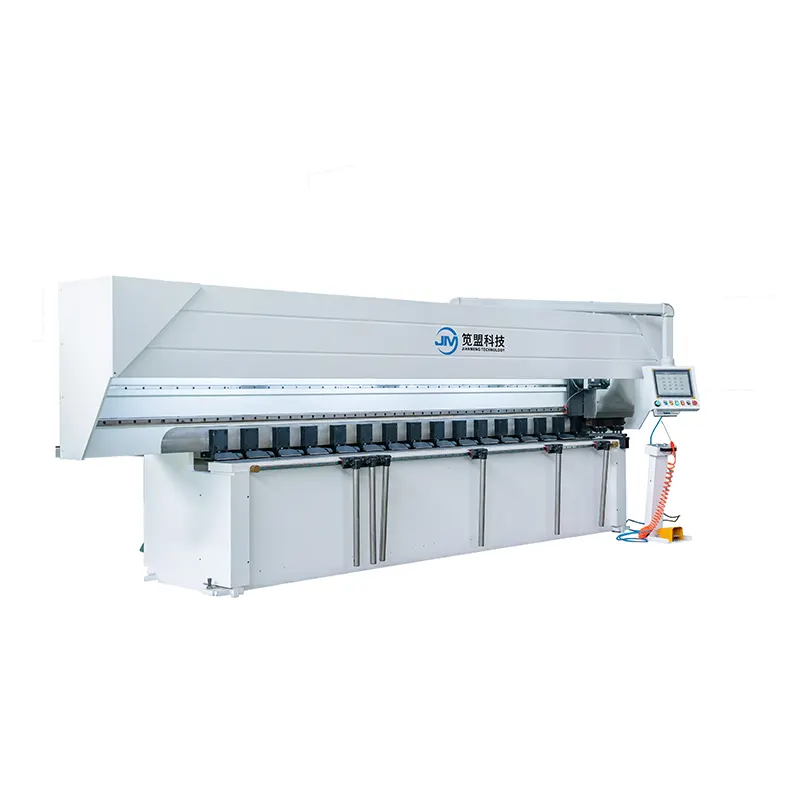

Navpični visokohitrostni stroj za urezovanje

Navpični visokohitrostni utorni stroj kitajskega proizvajalca strojev za V utore JM je profesionalna oprema za V utore, ta stroj lahko prinese dobre gospodarske koristi pri obdelavi zrcalnih plošč.

Pošlji povpraševanje

Opis izdelka

Celotna konstrukcija za navpični visokohitrostni stroj za urezovanje kitajskega proizvajalca JM je okvirna navpična zasnova. Integrirano varjenje celotne jeklene plošče in vijačna povezava visoke trdnosti.

Lastnosti izdelka:

1. Stroj sestavljajo osnova stroja, prečni nosilec, gred rezila, CNC sistem, hidravlični sistem za stiskanje plošč, sistem stisnjenega zraka in hladilne tekočine.

2. Struktura okvirja, povezana z visoko trdnim vijakom.

3. Zadnji profil navpičnega visokohitrostnega stroja za urezovanje poganja dvojna vijačna palica in dvojna vodilna tirnica, s stabilnim delovanjem in natančnim pozicioniranjem.

4. Strojna delovna miza z uporabo konstrukcijskega jekla.

Tehnični podatki vertikalnega stroja za urezovanje z visoko hitrostjo

Obdelovalnost	Dolžina obdelave	2500 mm	3200 mm	4000 mm	6000 mm
	Širina obdelave	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Debelina obdelave	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Najmanjša robna razdalja	8 mm	8 mm	8 mm	8 mm
Hitrost obdelave	Portal (X-os)	0-120 m/min	0-120m/min	0-120 m/min	0-120m/min
	Gibanje držala orodja (YI-os).	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Premično vpenjanje (os Y2)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Držalo orodja (Z-os) gor in dol	0-10 m/min	0-10 m/min	0-10 m/min	0-10m/min
Natančnost obdelave	Ponavljajoča se napaka pozicioniranja pozicionirne osi	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Natančnost obdelave	Najmanjša ločljivost pozicionirne osi	0,001 mm	0,001 mm	0,001 mm	0001 mm
Tabela	Ravnost mize	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Zunanji dimenzije	Dolžina	4400 mm	5100 mm	5900 mm	7900 mm
	Širina obdelave	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Višina	1550 mm	1550 mm	1550 mm	1550 mm

Sestavni deli navpičnega visokohitrostnega stroja za urezovanje

- Hidravlični nadzorni sistem: Janpan Yuken

- Servo motor: Taiwan Superior

- Planetarni reduktor: Taiwan Liming

- Odklopnik: France Schneider

- Bližinsko stikalo: Japan Omron

- Enojno/dvojno zračno stikalo: France Schneider

- Kontaktor AC: France Schneider

- Element tesnila cilindra: Japan Valqua

- CNC sistem z velikim zaslonom na dotik: Taiwan Superior

- Toplotni rele: France Schneider

- Mikro rele: France Schneider

- Gumb: France Schneider

- Težka linearna vodilna tirnica: Tajvan TBI

- Kabel za strojno orodje: Nemčija Igus

Industrija aplikacij:

Mnoge industrije uporabljajo navpične visokohitrostne stroje za urezovanje, kot so:

- Arhitekturna dekoracija

- Obdelava nerjavnega jekla

- Kopalnica

- Dvigalo

pogosta vprašanja

V: Kje je vaše podjetje?

A: Taixing, Jiangsu, Kitajska

V: Kaj pa poprodajne storitve?

O: Od načrtovanja in začetka projekta, do sledenja proizvodnje in usposabljanja za delovanje, do vzdrževanja opreme, izbire in vzdrževanja rezervnih delov, lahko zagotovimo obzirne storitve.

V: Koliko proizvodnih linij v vaši tovarni?

O: Imamo 6 proizvodnih linij za proizvodnjo navpičnih visokohitrostnih strojev za urezovanje hkrati, kar je daleč naprej v industriji strojev za rezanje utorov.
