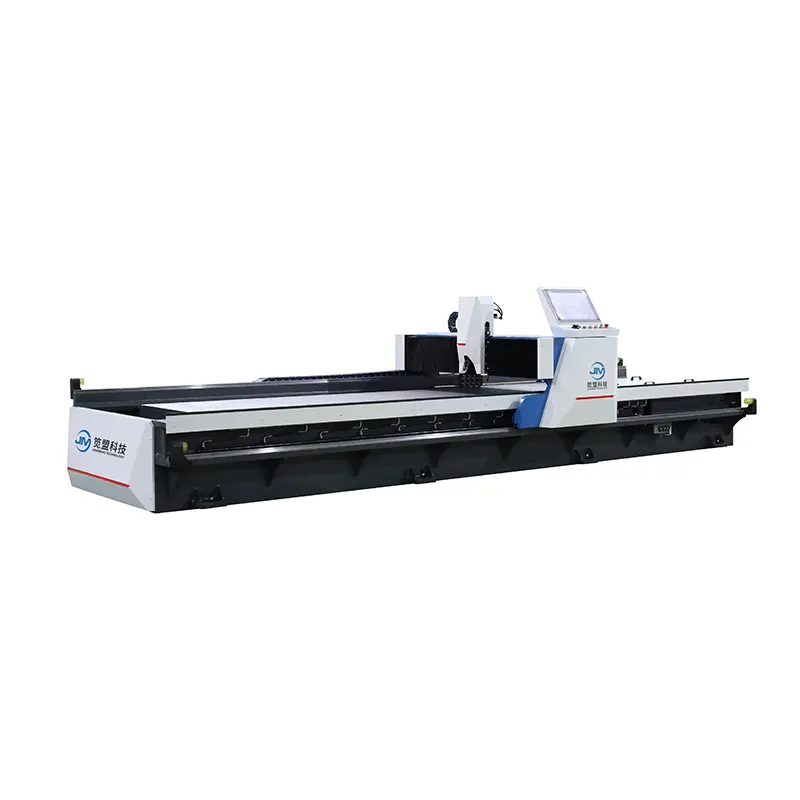

Horizontalni visokohitrostni V rezalni stroj je profesionalna V rezalna oprema, ki jo proizvaja JM, kitajski proizvajalec z največ vrstami V utornih strojev. Horizontalni visokohitrostni rezalni stroji imajo visoko stroškovno učinkovitost pri srednji do nizki stopnji izkoriščenosti.
Horizontalni visokohitrostni V rezalni stroj je profesionalna V rezalna oprema, ki jo proizvaja kitajski proizvajalec JM. Zasnova stroja v obliki portala omogoča učinkovito nakladanje in razkladanje.
1. Kovinski portalni utori na dvojni vodilni tirnici, ki gladko teče z delovnim stanjem mize.
2. Štiriosni nadzorni sistem z industrijskim zaslonom na dotik v realnem času spremlja vodoravni visokohitrostni V rezalni stroj.
3. Horizontalni visokohitrostni V rezalni stroj je opremljen z odprto ravnino, ki je enostavna za uporabo s priseskom za nakladanje in razkladanje.
4. Delovna miza vodoravnega visoke hitrosti V rezalnega stroja je izdelana iz nizko zlitine, natančnost mize pa je znotraj 0,03 mm.
5. Univerzalno držalo orodja vodoravnega visoke hitrosti V rezalnega stroja lahko izpolni zahteve glede vpenjanja različnih rezalnih orodij.
Obdelovalnost | Dolžina obdelave | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Širina obdelave | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Debelina obdelave | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Najmanjša robna razdalja | 8 mm | 8 mm | 8 mm | 8 mm | |
Hitrost obdelave | Portal (X-os) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
Gibanje držala orodja (YI-os). | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Premično vpenjanje (os Y2) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Držalo orodja (Z-os) gor in dol | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Natančnost obdelave | Ponavljajoča se napaka pozicioniranja pozicionirne osi | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Najmanjša ločljivost pozicionirne osi | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Tabela | Ravnost mize | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Zunanji
|
Dolžina | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Širina obdelave | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Višina | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- Hidravlični nadzorni sistem: Janpan Yuken
- CNC sistem z velikim zaslonom na dotik: Taiwan Superior
- Bližinsko stikalo: Japan Omron
- Element tesnila cilindra: Japan Valqua
- Planetarni reduktor: Taiwan Liming
- Enojno/dvojno zračno stikalo: France Schneider
- Gumb: France Schneider
- Servo motor: Taiwan Superior
- Kontaktor AC: France Schneider
- Nož iz zlitine: Korea Korloy
- Težka linearna vodilna tirnica: Tajvan TBI
- Toplotni rele: France Schneider
- Kabel za strojno orodje: Nemčija Igus
- Mikro rele: France Schneider
- Odklopnik: France Schneider
- Kuhinjska posoda
- Oprema za dvigala
- Kopalnica
- Arhitekturna dekoracija
- Reklamni napisi
- Strojni izdelki
- Obdelava nerjavnega jekla
- Industrija vrat
V: Ali imate podroben in profesionalen priročnik za namestitev?
O: Da. Imamo profesionalna navodila za uporabo in video vadnico.
V: Ali lahko pošljete svoje osebje, da nam namesti horizontalni visokohitrostni V rezalni stroj?
O: Da. Z našimi inženirji lahko zagotovimo storitev na kraju samem, če jo potrebujete.
V: Ali lahko oblikujete horizontalni visokohitrostni V rezalni stroj glede na našo velikost?
O: Da. Oblikujemo lahko opremo po vaših zahtevah.
