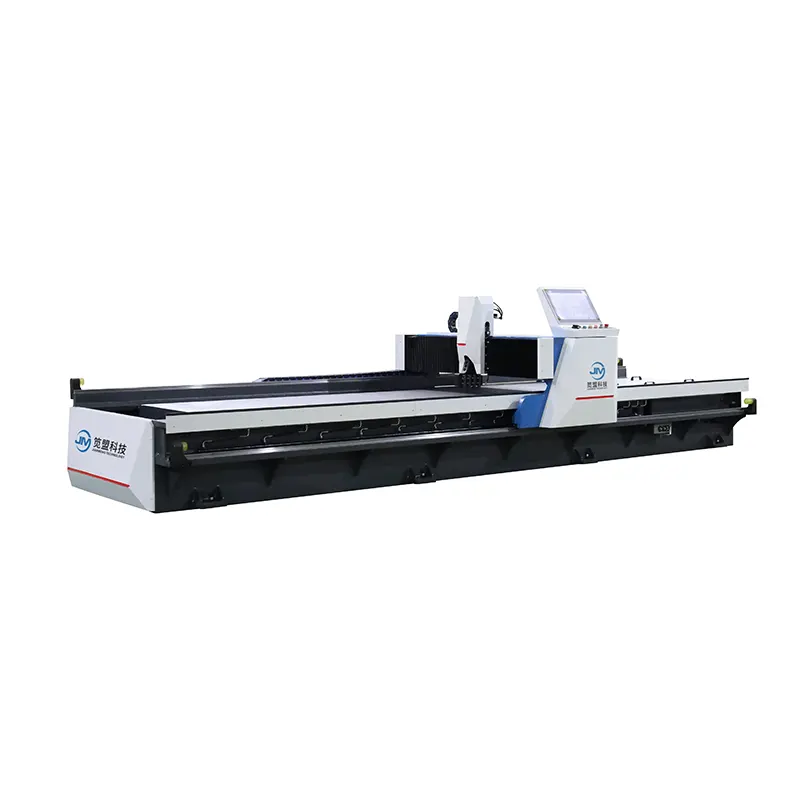

Horizontalni visokohitrostni rezalni stroj je profesionalna V rezalna oprema, ki jo proizvaja JM, proizvajalec na Kitajskem z največ vrstami V rezalnih strojev. Horizontalni visokohitrostni rezalni stroji imajo visoko stroškovno učinkovitost pri srednji do nizki stopnji izkoriščenosti.
Horizontalni visokohitrostni rezalni stroj je prefektna oprema za rezanje, ki jo proizvaja kitajski proizvajalec JM. Zasnova stroja portalnega tipa za horizontalni visokohitrostni rezalni stroj omogoča učinkovito nakladanje in razkladanje.
1. Štiriosni krmilni sistem z industrijskim zaslonom na dotik v realnem času spremlja stanje vodoravnega visokohitrostnega rezalnega stroja.
2. Kovinski utori portala na dvojni vodilni tirnici, ki gladko teče z delovnim stanjem mize.
3. Horizontalni visokohitrostni rezalni stroj je opremljen z odprto ravnino, ki je enostavna za uporabo s priseskom za nakladanje in razkladanje.
4. Delovna miza vodoravnega visokohitrostnega rezalnega stroja je izdelana iz nizko zlitine, natančnost mize pa je znotraj 0,03 mm.
5. Univerzalno držalo orodja vodoravnega visokohitrostnega rezalnega stroja lahko izpolni zahteve glede vpenjanja različnih rezalnih orodij.
Obdelovalnost | Dolžina obdelave | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Širina obdelave | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Debelina obdelave | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Najmanjša robna razdalja | 8 mm | 8 mm | 8 mm | 8 mm | |
Hitrost obdelave | Portal (X-os) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
Gibanje držala orodja (YI-os). | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Premično vpenjanje (os Y2) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Držalo orodja (Z-os) gor in dol | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Natančnost obdelave | Ponavljajoča se napaka pozicioniranja pozicionirne osi | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Najmanjša ločljivost pozicionirne osi | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Tabela | Ravnost mize | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Zunanji
|
Dolžina | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Širina obdelave | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Višina | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC sistem z velikim zaslonom na dotik: Taiwan Superior
- Hidravlični nadzorni sistem: Janpan Yuken
- Bližinsko stikalo: Japan Omron
- Planetarni reduktor: Taiwan Liming
- Element tesnila cilindra: Japan Valqua
- Enojno/dvojno zračno stikalo: France Schneider
- Kontaktor AC: France Schneider
- Gumb: France Schneider
- Servo motor: Taiwan Superior
- Nož iz zlitine: Korea Korloy
- Toplotni rele: France Schneider
- Težka linearna vodilna tirnica: Tajvan TBI
- Kabel za strojno orodje: Nemčija Igus
- Mikro rele: France Schneider
- Odklopnik: France Schneider
- Kopalnica
- Obdelava nerjavnega jekla
- Arhitekturna dekoracija
- Kuhinjska posoda
- Industrija vrat
- Reklamni napisi
- Strojni izdelki
V: Ali lahko pošljete svoje osebje, da nam namesti horizontalni visokohitrostni rezalni stroj?
O: Da. Z našimi inženirji se lahko dogovorimo za storitev na kraju samem, če jo potrebujete.
V: Ali lahko oblikujete horizontalni visokohitrostni rezalni stroj glede na našo velikost?
O: Da. Oblikujemo lahko opremo po vaših zahtevah.
V: Ali imate podroben in profesionalen priročnik za namestitev?
O: Da. Imamo profesionalna navodila za uporabo in video vadnico.
