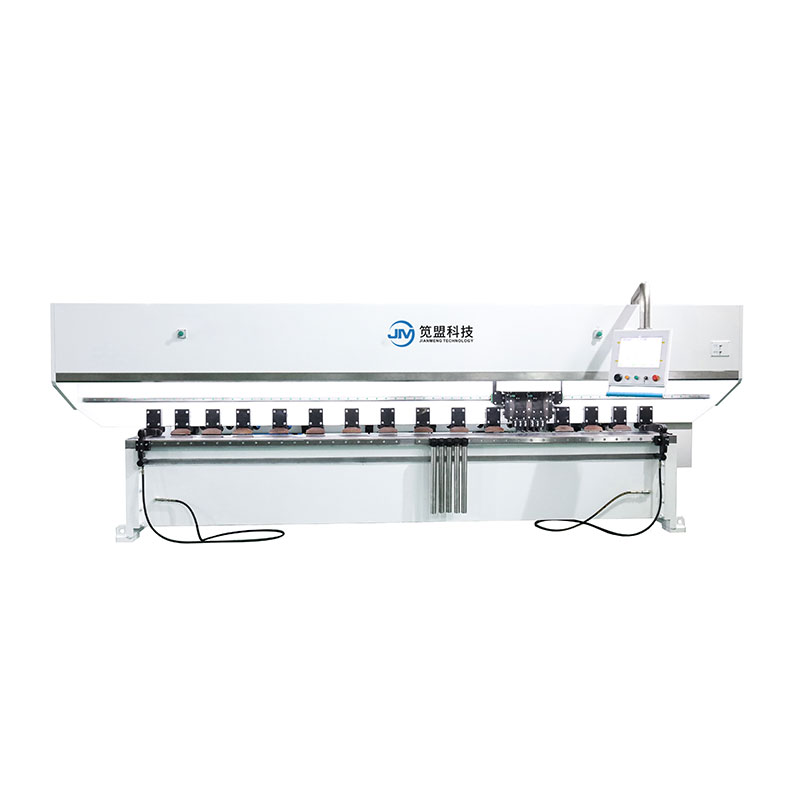

Proizvajalec strojev za rezanje V utorov JM na Kitajskem ponuja vodilni CNC navpični stroj za rezanje nazaj in nazaj. CNC navpični stroji za rezanje utorov naprej in nazaj v celoti rešujejo problem deformacije delovne mize, zagotavljajo ravnost delovne mize (+0,3 mm) in rešujejo problem natančnosti globine, ki vpliva na kakovost rezanja.
CNC navpični vrtalni stroj kitajskega proizvajalca JM je opremljen s preprostim in inteligentnim sistemom. Enostaven za uporabo, enostaven za učenje in razumevanje.
1. Navpični stroj za rezanje V-utorov naprej in nazaj je zasnovan s strukturo okvirja.
2. Delovna miza je izdelana iz nizko legiranega strukturnega jekla visoke trdnosti.
3. Dvojno orodje prenaša delo naprej in nazaj, kar v celoti izkoristi povratni čas in moč.
Obdelovalnost | Dolžina obdelave | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Širina obdelave | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Debelina obdelave | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Najmanjša robna razdalja | 8 mm | 8 mm | 8 mm | 8 mm | |
Hitrost obdelave | Portal (X-os) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
Gibanje držala orodja (YI-os). | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Premično vpenjanje (os Y2) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Držalo orodja (Z-os) gor in dol | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Natančnost obdelave | Ponavljajoča se napaka pozicioniranja pozicionirne osi | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Najmanjša ločljivost pozicionirne osi | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Tabela | Ravnost mize | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Zunanji
|
Dolžina | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Širina obdelave | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Višina | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC sistem z velikim zaslonom na dotik: Taiwan Superior
- Hidravlični nadzorni sistem: Janpan Yuken
- Servo motor: Taiwan Superior
- Planetarni reduktor: Taiwan Liming
- Element tesnila cilindra: Japan Valqua
- Bližinsko stikalo: Japan Omron
- Enojno/dvojno zračno stikalo: France Schneider
- Kontaktor AC: France Schneider
- Gumb: France Schneider
- Toplotni rele: France Schneider
- Mikro rele: France Schneider
- Nož iz zlitine: Korea Korloy
- Težka linearna vodilna tirnica: Tajvan TBI
- Kabel za strojno orodje: Nemčija Igus
- Odklopnik: France Schneider
CNC navpični stroj za rezanje utorov naprej in nazaj lahko pomaga številnim industrijam pri obdelavi utorov v obliki črke V na kovinskih ploščah:
- Industrija vrat
- Reklamni napisi
- Kuhinjska posoda
- Razstavni rekviziti
V: Kje je vaše podjetje?
A: Taixing, Jiangsu, Kitajska
V: Koliko dni potrebujete za namestitev CNC navpičnega stroja za vzdolž in nazaj?
O: Naš CNC navpični V-stroj za rezanje naprej in nazaj se kupcu dostavi kot celota. Namestitev in zagon bo trajal 3 ure, nato pa lahko stroj normalno uporabljate.
V: Ali lahko pošljete svoje osebje, da nam namesti navpični CNC stroj za rezanje V utorov naprej in nazaj?
O: Da. Z našimi inženirji se lahko dogovorimo za storitev na kraju samem, če jo potrebujete.
